Модуль безопасного шлюза Chrysler(Fiat, Dodge, Jeep) - Security Gateway Module + фото расположения

Модуль безопасного шлюза Chrysler вышел в 2018 году.

Возможно, вы слышали о нем, но для тех, кто не знает, он изменит некоторые вещи в отношении послепродажной диагностики.

Что такое SGW

Начнем с того, что такое модуль шлюза безопасности SGW (Security Gateway) и каково его назначение.

SGW был реализован в некоторых моделях 2018 модельного года и во всех моделях 2019 года.

Короче говоря, SGW — это модуль, функция которого заключается в простом обеспечении безопасности коммуникационных сетей. SGW защищает автомобильные сети от взлома, создавая брандмауэр между двумя частями сети с наибольшей уязвимостью. Это телематика / радиоблоки и DLC.

Функция SGW

Так как же работает SGW? Он разделяет транспортную сеть на приватный и открытый секторы. Открытый сектор включает в себя блок телематики и DLC. Все остальное в сети считается приватным. Доступ к частному сектору сети ограничен без аутентификации.

На данный момент аутентификация ограничена лицензированными устройствами Chrysler.

Что нужно для работы

Что мне нужно, чтобы заставить его работать:

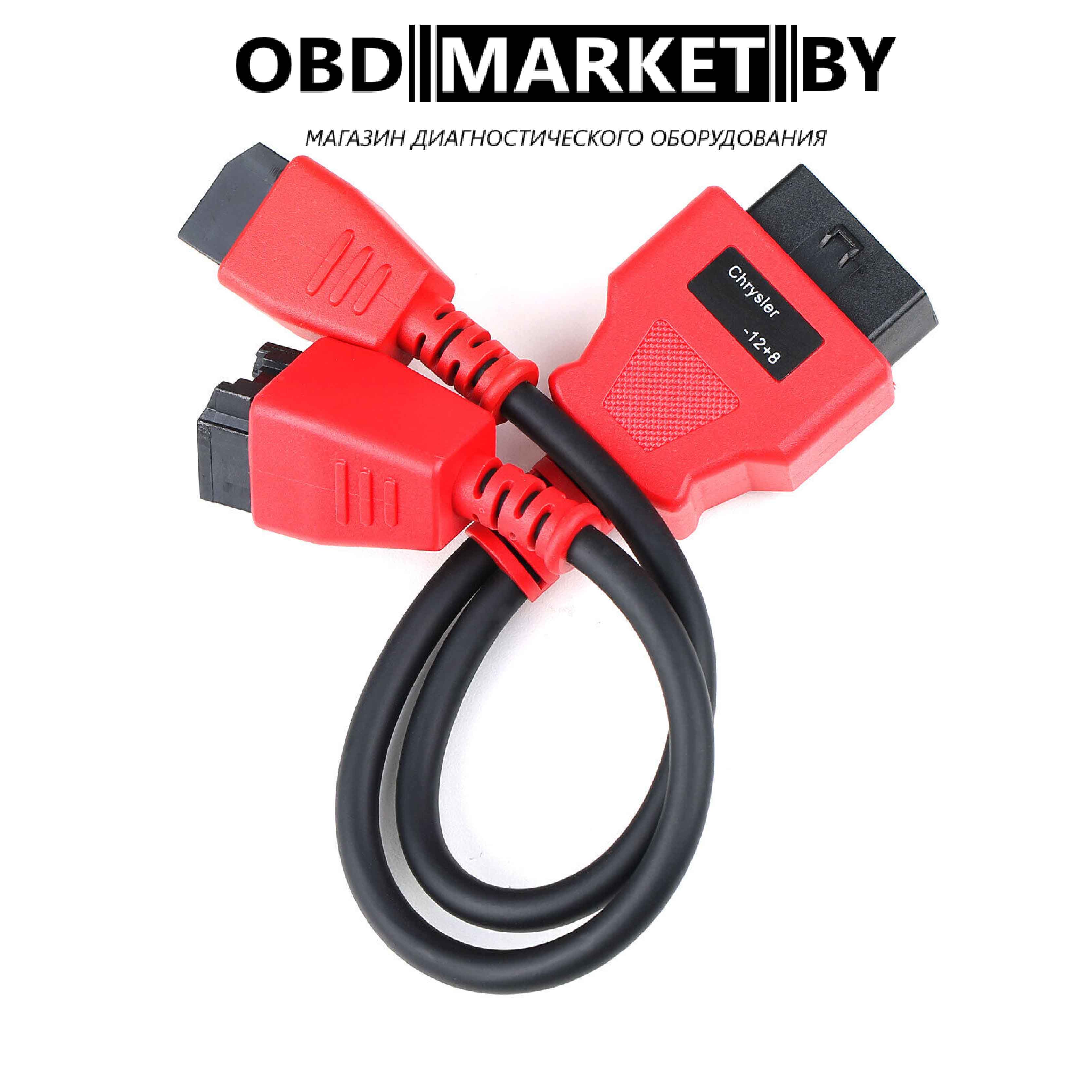

Обходной кабель необходим для ЗАПИСИ любых данных на автомобиль. Это включает в себя очистку кодов неисправностей, адаптацию и активацию.

Если вам нужно только ПРОЧИТАТЬ данные с автомобиля (считывать коды неисправностей, просматривать данные в реальном времени), вам это не понадобится.

Ниже вы найдете краткую фотоинструкцию, как подключить кабель обхода безопасности. Найдите шлюз безопасности (отмечен красным кругом) под рулевым колесом, отсоедините 2 разъема и вместо этого подключите их к обходу безопасности.

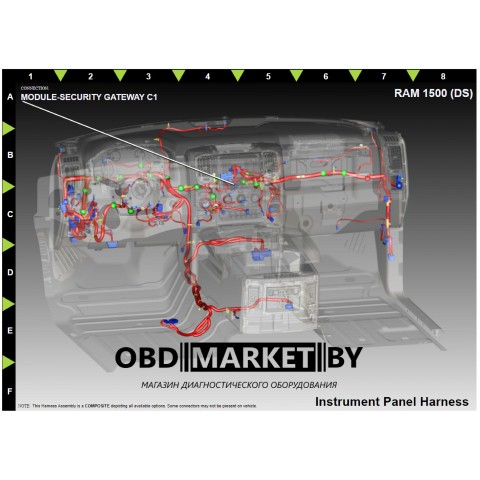

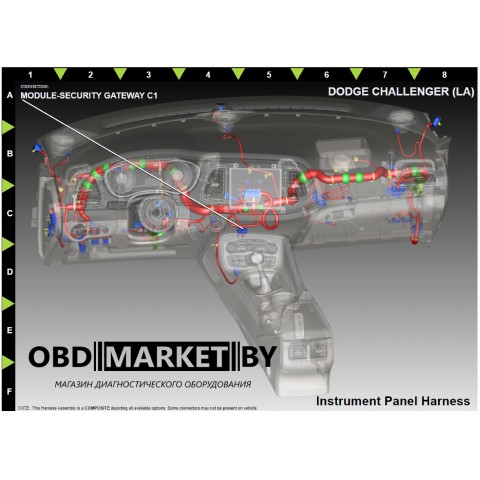

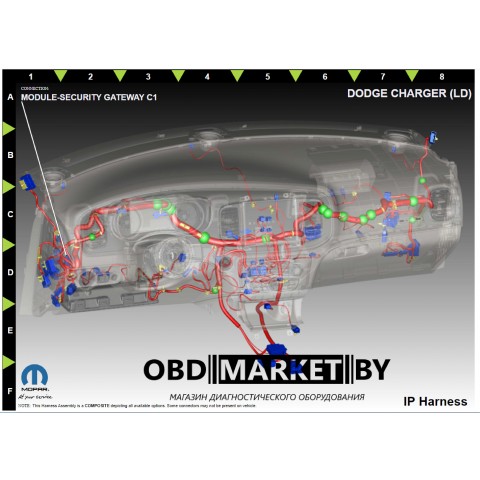

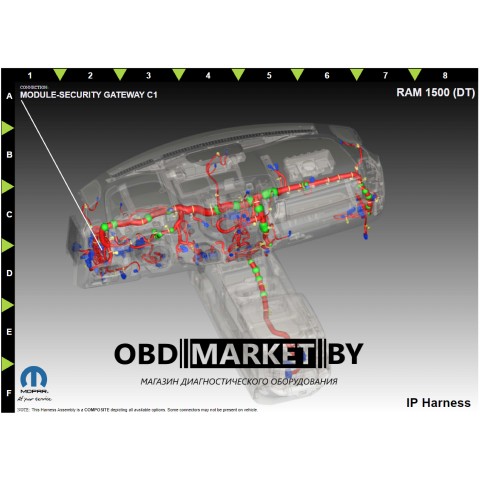

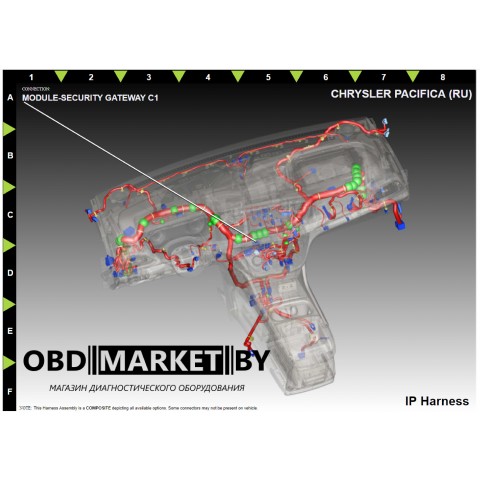

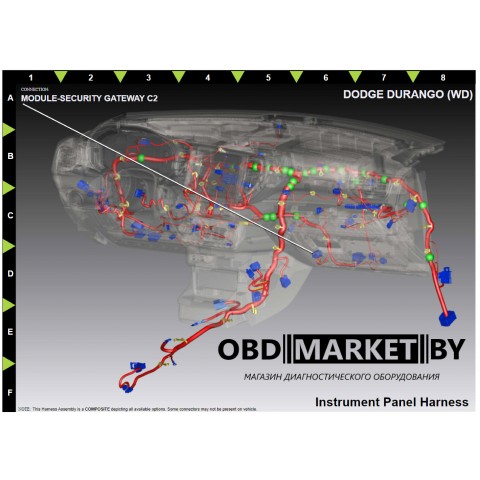

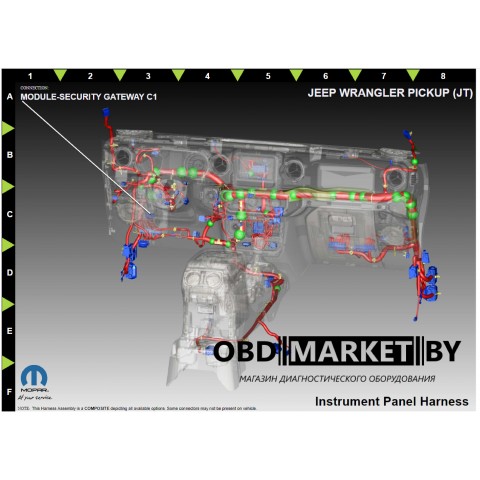

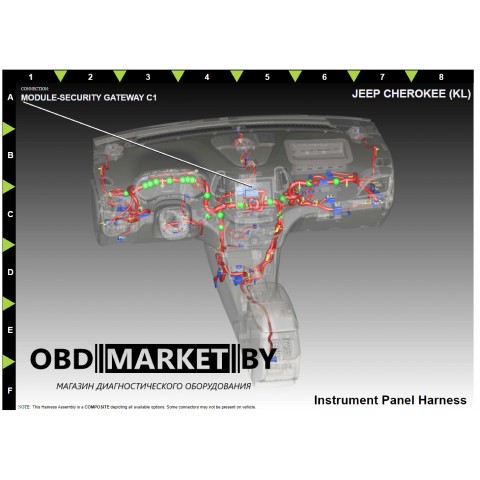

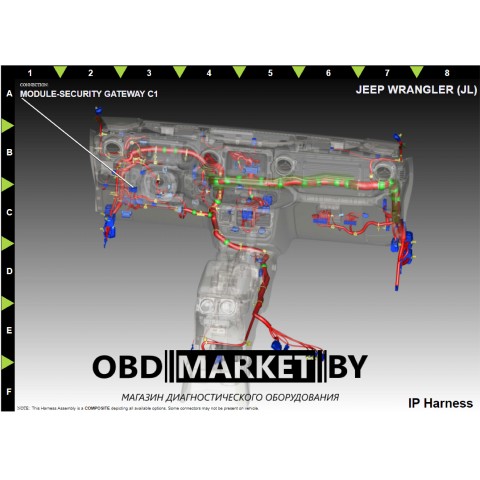

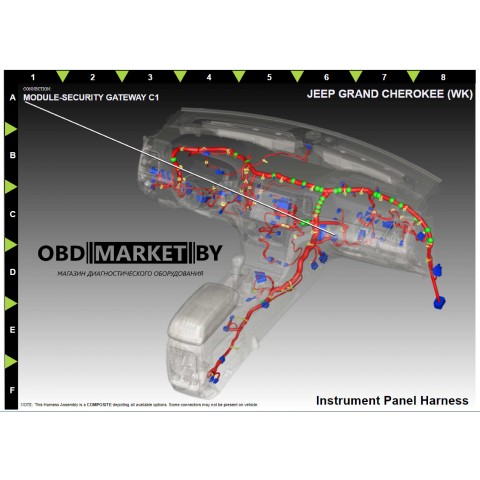

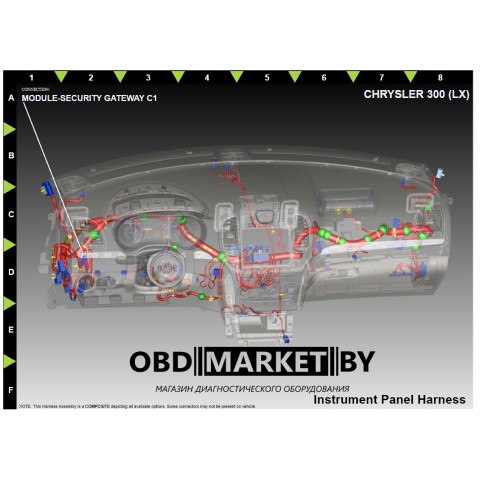

Фото расположения SGW

Снизу представлены фото расположения SGW (Security Gateway) разъемов в автомобилях Chrysler, Dodge, Jeep
