Каталог › Адаптеры и переходники

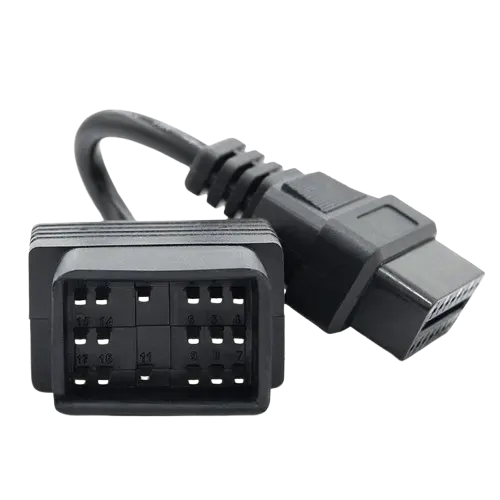

OBD 2-17 pin
Переходник диагностический для автомобилей Toyota
Производитель: OEM
Код: Адаптер OBD 2 - Toyota 17 pin
Опции
Назначение
Этот переходник позволяет подключить современный диагностический сканер со стандартным 16-контактным разъемом OBD2 к старым автомобилям Toyota, у которых используется круглый 17-контактный диагностический разъем (OBD1) . Без такого адаптера вы просто не сможете соединиться с ЭБУ автомобиля старше 2000 года .
Где находится 17-pin разъем в Toyota
Круглый 17-контактный диагностический разъем обычно расположен в салоне автомобиля под приборной панелью . Конкретное место может быть:
Под рулевой колонкой
В районе бардачка
В моторном отсеке (у некоторых моделей)
Подключение к этому разъему позволяет получить доступ к полному набору диагностических функций OBD1 для данного типа автомобиля .
На каких автомобилях работает
Этот переходник подходит для старых моделей Toyota и Mazda, оснащенных 17-pin диагностическим разъемом . Круглый 17-контактный разъем (Toyota 2) применялся на автомобилях до середины 1990-х годов, преимущественно на японском внутреннем рынке (JDM) или на специфических моделях для некоторых рынков . Распространенность этого разъема на Toyota старше 2000 года маловероятна .
Распиновка основных контактов круглого 17-контактного разъема Toyota
На 17-pin разъеме Toyota обычно задействованы следующие контакты:
TE1 (pin) – режим диагностики (Normal Mode)
TC (pin) – чтение кодов дополнительных систем (ABS, SRS, круиз-контроль)
E1 (pin) – масса (земля) для диагностики
+B (pin) – питание +12В
W (pin) – сигнальная линия Check Engine
TT (pin) – диагностика АКПП
Кому пригодится этот адаптер
Владельцам старых Toyota 1990-х годов (Carina, Corona, Supra, Celica, Land Cruiser с JDM-разъемом)
Сервисам, специализирующимся на диагностике ретро-японских автомобилей
Диагностам, работающим с автомобилями, ввезенными с японского рынка (JDM)
Хотите сами читать ошибки на своей старой Toyota из 90-х? Берите переходник, НО проверьте, поддерживает ли ваш сканер OBD1 протоколы! Обычный ELM327 может не заработать — ищите специализированный сканер с поддержкой K-Line и функцией OBD1
