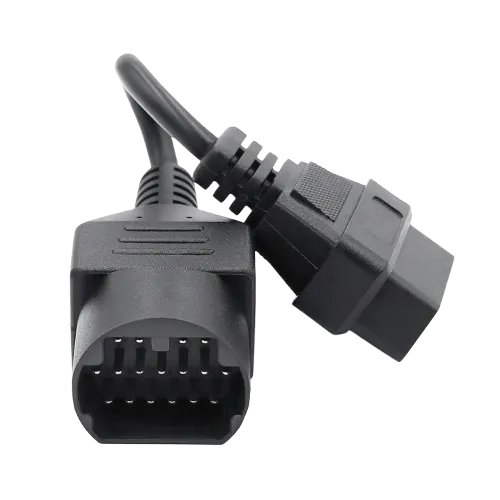

Адаптер-переходник OBD2 – 17 pin Mazda

Назначение
Этот переходник нужен, чтобы подключить ваш современный диагностический сканер со стандартным 16-контактным разъёмом OBD2 к старым моделям Mazda, у которых установлен 17-контактный диагностический разъём (также известный как SD-коннектор) . Без такого адаптера вы просто физически не сможете соединиться с ЭБУ автомобиля.

На каких Mazda работает
17-контактный разъём встречается на многих моделях Mazda до 2000-х годов (и даже на некоторых ранних 2000-х, в зависимости от рынка) . В первую очередь это:

• Mazda 323, 626, 929

• Mazda Lantis, Astina

• Mazda MX-3, MX-5

• Mazda B-Series (пикапы)

• И другие модели с DLC 17pin разъемом

Важная информация о совместимости
Тут есть важный нюанс. 17-пин разъём — это переходная версия между OBD1 и OBD2 . Поэтому:

• Часть функций через OBD2 может быть ограничена. Некоторые китайские адаптеры «для всех Mazda» имеют неполную распиновку и могут видеть только двигатель, игнорируя ABS, Airbag и АКПП.

• Для полноценной диагностики всех систем (двигатель, АКПП, ABS, SRS, круиз-контроль, кондиционер) нужен переходник с полной распиновкой (использующий контакты 1–17 по максимуму) .

• Принцип перехода — «голова к хвосту». Контакты K-Line (сигнал), +12V, GND (масса) перекоммутируются с 17-pin штекера на соответствующие пины в стандартном 16-pin OBD2.

Как это работает
Адаптер подключается к 17-контактному диагностическому разъёму под капотом или в салоне Mazda. Вторым концом (16-pin OBD2) он соединяется с вашим диагностическим сканером. Затем вы запускаете диагностическую программу (например, для работы по протоколу K-Line или ISO 9141) .

Важный нюанс: На некоторых старых Mazda для входа в тестовый режим двигателя требуется перемычка между контактами TEN и GND (чтобы моргать лампочкой Check Engine) . Ваш сканер (через программное обеспечение) должен либо сам подавать сигнал на TEN при работе, либо вам нужно переключить адаптер. Уточняйте этот момент перед покупкой под конкретную модель.

Стандартные сигналы на 17-pin разъеме Mazda :

• FEN (pin 1): Выдача кодов ошибок (мигание)

• KLN (pin 2): K-Line (диагностическая линия для обмена данными)

• TEN (pin 3): Активация тестового режима (Test ENable)

• +B (pin 4): Питание (+12V с АКБ)

• GND (pin 5): Масса

• BUS+/BUS- (pin 11 и 17): J1850 (для некоторых моделей)

Для каких сценариев это нужно

1. Диагностика двигателя и считывание ошибок на старых Mazda

2. Проверка АКПП, ABS, Airbag (при наличии полной распиновки переходника)

3. Настройка холостого хода, угла опережения зажигания (тестовый режим через TEN)

4. Работа со старыми моделями на СТО и диагностика на выезде

Выбирайте переходник с полной распиновкой, если хотите видеть все системы автомобиля, а не только двигатель!
