PowerBox для Combiloader

Назначение

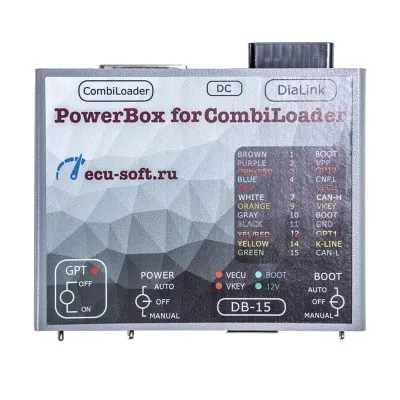

PowerBox — вспомогательное устройство для работы с загрузчиком Combiloader и его адаптерами на испытательном столе. Используется, когда невозможно работать через штатный диагностический разъём автомобиля: обеспечивает коммутацию питающих и сигнальных линий, формирование управляющих сигналов BOOT и CNF1, а также управление питанием ЭБУ.

Особенности

• Режимы GPT, POWER и BOOT: каждый переключатель имеет три положения — OFF, MANUAL и AUTO. В режиме AUTO управление осуществляет Combiloader; в MANUAL можно управлять сигналами вручную; в OFF — все соответствующие сигналы отключаются.
• Коммутация GPT: при активации GPT сигнальные линии DiaLink (контакты 7 и 15) перенаправляются на разъём DB-15 как GPT1 и GPT2, при этом питание с DiaLink отключается. В выключенном состоянии линии работают как K- и L-Line.
• Управление питанием: POWER переключатель даёт три режима работы питания ЭБУ: полное отключение, ручная подача напряжения на VECU/VKEY и автоматическое управление через интерфейс Combiloader.
• Формирование BOOT/CNF1: BOOT-переключатель подтягивает BOOT к сигнал-минусу и CNF1 к +3.3 В в ручном режиме; в AUTO — управление реализует загрузчик.
• Встроенные токоограничивающие резисторы: защита линий RESET, BOOT, CNF1 и CAN снижает риски коротких замыканий и перегрузок при коммутации сигналов.

Разъёмы и подключение

• DC-вход: питание для платы PowerBox и подключаемого ЭБУ, рекомендуется блок питания 12 В высокой или промышленной качества.
• DB-15: основной интерфейс для подключения к ЭБУ через специальный кабель (подойдёт 14P600KT02, 14P600KT03 или аналоги).
• J2534: разъём для подключения одноимённого интерфейса OBD-II; пины включают GND, CAN, K/L-Line, VPP и POWER согласно стандартной распиновке.

Индикаторы

На корпусе расположены светодиоды для оперативной диагностики состояния:

• GPT: индикация активного GPT-режима.
• VECU / VKEY: наличие напряжения на соответствующих выходах питания ЭБУ.
• 12V: индикатор поданного питания 12 В.
• BOOT: показывает подтяжки на линиях BOOT и CNF1.

5 ключевых характеристик

• Назначение: подключение и управление питанием/сигналами ЭБУ при работе на столе с Combiloader
• Режимы управления: GPT, POWER и BOOT — OFF / MANUAL / AUTO (совместимо с Combiloader и ручными загрузчиками)
• Поддержка уровней сигналов: работа с 3.3V, 5V и 12V в автоматическом GPT-режиме
• Разъёмы и питание: DC 12V питание, разъём DB-15 для ЭБУ и J2534 для OBD-интерфейса
• Токоограничение: встроенные резисторы — RESET/BOOT/CNF1 510 Ом, CAN 120 Ом

Примечания

В комплект поставки специализированные кабели не входят. При чтении пароля и других операциях с отключённым автомобилем учтите, что высоковольтные преобразователи внутри ЭБУ могут потреблять значный стартовый ток — для предотвращения срабатывания защиты или повреждения блока используйте качественный блок питания и следите за токовыми лимитами.
