Адаптер-переходник OBD2 – 2+2 pin (VAG)

Назначение
Этот переходник позволяет подключить современный диагностический сканер со стандартным 16-контактным разъемом OBD2 к старым автомобилям концерна Volkswagen (Audi, VW, Seat, Skoda), у которых используется 2+2-контактный диагностический разъем. Без такого адаптера вы просто не сможете провести полноценную диагностику большинства автомобилей VAG, выпущенных до 1996-2001 годов .

На каких автомобилях VAG работает

2+2-контактный разъем устанавливался на автомобили концерна VAG в 90-х годах и находится под капотом. Адаптер подходит для:

• Audi: 80, 100, 200 (до 1994 г.), A4 (B5, до 2000 г.), A6 (C4, до 1997 г.)

• Volkswagen: Passat B3 (до 1993 г.), Passat B4 (до 1996 г.), Golf 3 (до 1997 г.), Vento (до 1998 г.)

• SEAT, Skoda, Bentley 90-х годов с аналогичным разъемом

Для более новых автомобилей (с 2001-2004 годов) уже используется стандартный OBD2 разъем в салоне, и этот переходник не нужен .

С какими сканерами работает

Адаптер совместим с большинством диагностических приборов:

• VAG-COM 409.1 и VCDS Lite — классика для диагностики старых VAG

• Мультимарочные сканеры: Launch X431, Autel MaxiDas, Autocom

• Универсальные адаптеры ELM327 (если поддерживают ISO 9141-2)

• Вася Диагност и другие специализированные сканеры

Как это работает

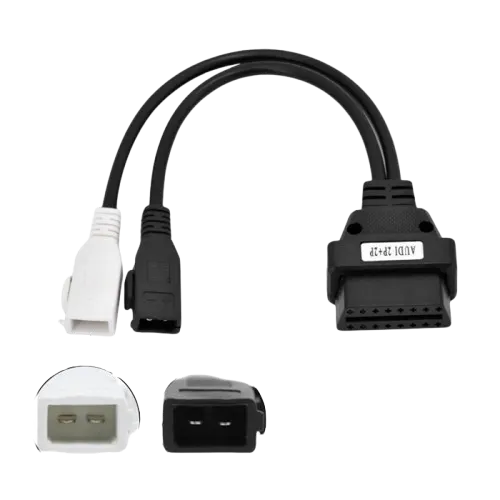

Переходник подключается к двум квадратным разъемам (черный и белый, поэтому и называется 2+2) под капотом автомобиля. Вторым концом (16-pin OBD2) он соединяется с вашим сканером .

Стандартные сигналы:

• K-Line (ISO 9141-2) — основная диагностическая линия

• L-Line — вспомогательная линия

• +12В питание и масса

Сканер должен поддерживать протокол ISO 9141-2 (все современные приборы его поддерживают) .

Кому пригодится этот адаптер

• Владельцам старых Audi, Volkswagen, Seat и Skoda 90-х годов

• Сервисам, обслуживающим автомобили VAG прошлых лет

• Энтузиастам, которые ремонтируют свои автомобили сами

• Диагностам, работающим с мультимарочными сканерами

Хотите сами диагностировать свою старую Audi или Volkswagen? Подключайте сканер через этот переходник — и сможете читать ошибки, смотреть параметры и делать адаптации!
