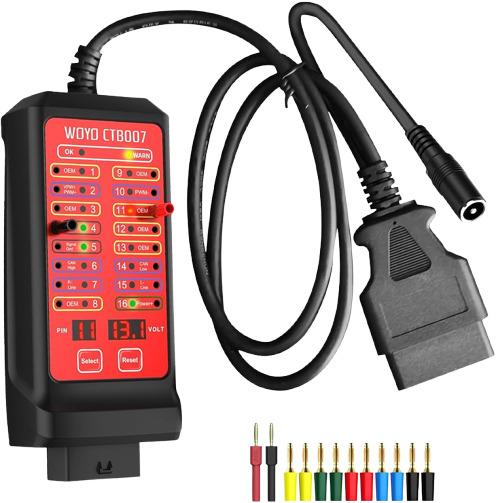

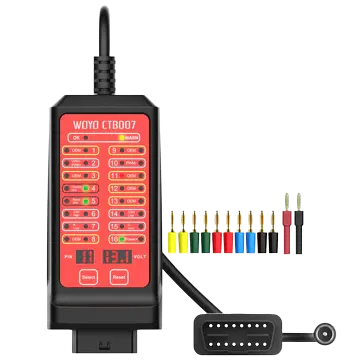

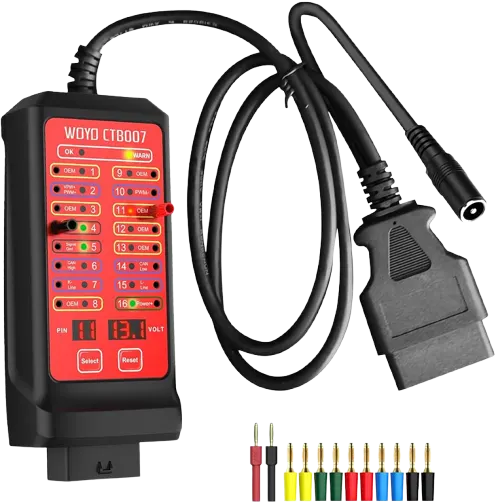

WOYO CTB007 CAN – Тестер CAN-шины для 12 В и 24 В транспорта

Проблема
Часто ли вы сталкивались с тем, что тот или иной диагностический прибор не хочет связываться с автомобилем? И приходится гадать, в чём дело — в сканере или в автомобиле?

Решение
Тестер CAN-шины WOYO CTB007 CAN позволит вам понять, в чём дело: приходит ли связь от автомобиля в диагностическую колодку, либо есть где-то обрыв, который не позволяет наладить связь с автомобилем.

Что вы сможете проверить
Вы сможете понять, есть ли короткое замыкание на диагностическом порту OBD2, или отсутствие того или иного контакта на шине данных. В режиме реального времени вы увидите все сигналы связи на каждой из ног (контактов) диагностического разъёма. Также вы сможете напрямую подключить мультиметр для измерения напряжения на определённой ноге.

Питание
WOYO CTB007 CAN отображает входное напряжение колодки. Даже если бортовое питание отсутствует, есть возможность подключения внешнего питания для последующей проверки сигналов.

Полные технические характеристики

• Входное напряжение: 9,0–32,0 В постоянного тока

• Максимальная нагрузка: 2,0 А

• Разрешение: 0,1 В

• Защита от перегрузки: Да, предохранитель PTC (самовосстанавливающийся)

• Защита от обратной полярности: Да, светодиод на контактах 4 и 5 горит красным

• Стандарт протокола: PWM (J1850), VPW (J1850), ISO 9141-2, DIS/ISO 14230-4, CAN (J-2284)

• Рабочая температура: 0 °C – 50 °C, влажность <70%

• Гнездо для подключения контактов (банановые): 16P × 2,0 мм

• Длина кабеля OBD: 75 см (29,5 дюйма)

WOYO CTB007 CAN существенно облегчит жизнь в диагностике и поиске неисправностей CAN-шины автомобилей!
