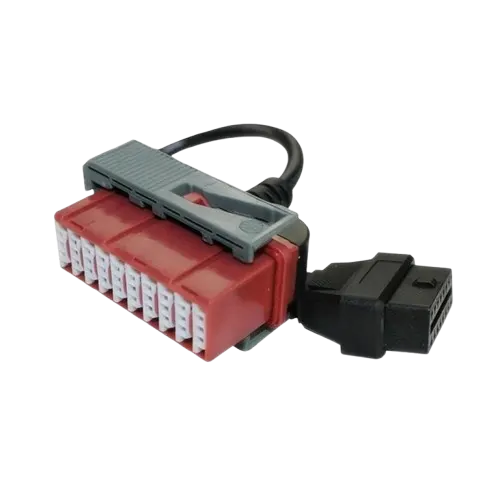

Адаптер-переходник OBD2 – PSA 30 pin

Назначение
Этот переходник позволяет подключить стандартный диагностический сканер с 16-контактным разъемом OBD2 к старым автомобилям Peugeot и Citroen, у которых используется 30-контактный диагностический разъем . Без такого адаптера вы просто не сможете подключиться к большинству автомобилей PSA, выпущенных до 2001 года .

На каких автомобилях PSA работает

Этот переходник подходит для старых моделей Peugeot и Citroen, которые еще не перешли на стандартный 16-контактный OBD2 разъем . 30-контактный диагностический разъем обычно расположен под панелью приборов со стороны водителя или пассажира, в зависимости от модели .

Наиболее распространен этот адаптер для следующих моделей:

Peugeot: 106 (1998-2004), 206 (1999-2008), 306 (1998-2002), 307 (2001-2005), 406, 607 и другие модели ранних 2000-х

Citroen: Xsara, Xantia, Saxo, C2, C3 (ранние), Berlingo (ранние)

Важно понимать про PSA 30-pin разъем

Главная особенность PSA 30-контактного разъема в том, что для каждого электронного блока управления в автомобиле используется отдельная K-Line . Это означает, что:

• Для диагностики двигателя используется одна линия (контакт C1)

• Для ABS — другая линия (E1)

• Для подушек безопасности — третья (F3)

• И так далее для каждого блока

Качественный адаптер должен иметь полную распиновку, чтобы вы могли подключаться ко всем системам автомобиля, а не только к двигателю. Дешевые переходники часто имеют неполную распиновку и ограничиваются только диагностикой мотора.

С какими сканерами работает

Адаптер совместим с большинством диагностических приборов, поддерживающих протоколы K-Line / ISO 9141. Отлично работает со специализированными PSA-сканерами:

• Lexia3 (оригинальный дилерский сканер PSA)

• PP2000 (Peugeot Planet System)

• PSA XS Evolution

Также подходит для универсальных сканеров: Autocom, Delphi, Launch, а также для ELM327 адаптеров с поддержкой K-Line.

Техническая информация (распиновка)

Основные контакты 30-pin разъема PSA :

• A1, A2 (+12V): питание от аккумулятора (OBD2 pin 16)

• A3, B1 (GND): масса (OBD2 pin 4,5)

• C1 (K-Line): двигатель (OBD2 pin 7)

• E1 (K-Line): ABS

• F3 (K-Line): подушки безопасности (Airbag)

• G1 (K-Line): АКПП

• H6 (K-Line): иммобилайзер

Кому пригодится этот адаптер

• Владельцам Peugeot и Citroen 1998-2005 годов выпуска

• Сервисам, обслуживающим старые французские автомобили

• Диагностам, работающим с Lexia3 или PP2000

• Всем, кто хочет самостоятельно диагностировать свой старый PSA-автомобиль

Хотите сами читать ошибки на своем Peugeot или Citroen? Берите этот переходник и подключайте сканер! Только убедитесь, что адаптер имеет полную распиновку, чтобы видеть все системы автомобиля, а не только двигатель.
